Tuto : montage lipo sur mini z buggy par gianni

Encore une réalisation de Gianni

Salut à tous
Je partage le post que je viens de mettre sur notre forum des Barjots Varois, ça pourra peut être servir autant le partager....
Bye
Gianni




Matos:

1) un cuter
2) de quoi souder
3) 2 fiches femelle Walkera
4) du câble rouge et noir
5) de la gaine thermo

Modification
1) Démonter l'ensemble de la voiture
2) Désouder les deux files de la platine fixés aux fiches des piles. Perso, je le fais au cuter
3) Déposer les bornes des piles

Agrandir cette image

4) On prend le cuter et on découpe la première "languette" plastique qui maintenait la borne de piles, comme sur le photo pas plus !

Agrandir cette image

5) On fait la même chose de l'autre coté puis, on découpe le châssis pour le passage des files des accus.

Agrandir cette image

6) On contrôle que tout passe bien..

Agrandir cette image


Agrandir cette image


Agrandir cette image

7) On prépare le matos pour les soudures

Agrandir cette image

8 ) C'est soudé ! (pensez à bien remonter la languette de la borne qui bloque la fiche plastique et insérer la gaine thermo)

Agrandir cette image

9) C'est Fini !

Agrandir cette image

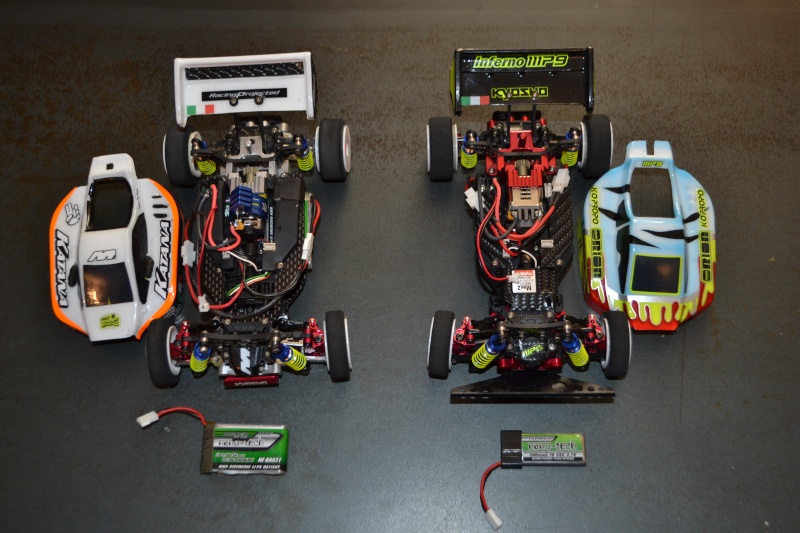

10) Résultat final

Agrandir cette image


Voilà ya rien de compliqué !!!!
Sur le Châssis Katana j'ai pu passer en 750 mah et sur le Chassis Kyosho en 300 mah

11) Confirmation
Le passage au lipo ne nécessite aucune modification de platine du moins je n'ai eu aucun problème et j'ai déjà pas ma roulé! Résultat garantie au niveau de la puissance moteur et de la vitesse de réaction du servo de direction.
